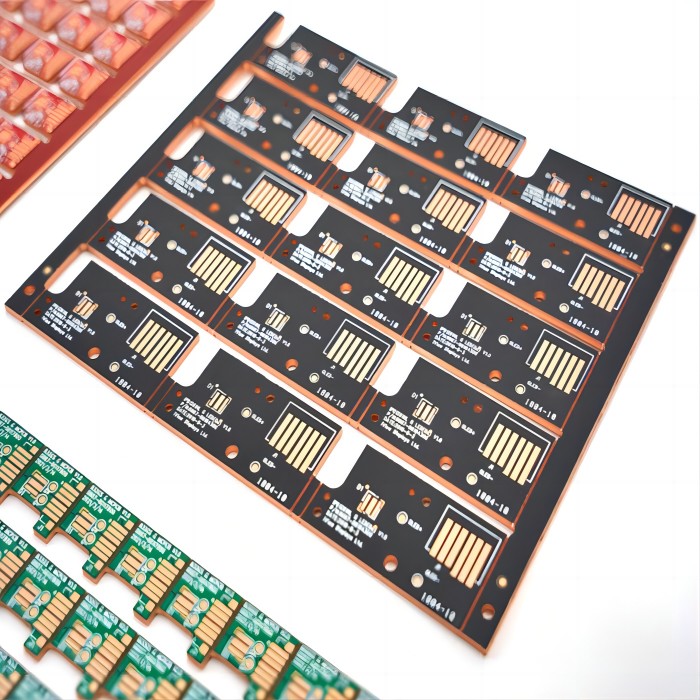

PCB Substrat Tembaga
  • PCB Substrat Tembaga - 0 PCB Substrat Tembaga - 0
  • PCB Substrat Tembaga - 1 PCB Substrat Tembaga - 1
  • PCB Substrat Tembaga - 2 PCB Substrat Tembaga - 2

PCB Substrat Tembaga

Sebagai pengilang profesional, kami ingin memberikan anda Jiubao Copper Substrate Pcb. Lampu suluh, lampu pelombong industri, lampu LED automotif, lampu UV, lampu unjuran pentas, komunikasi 5G, mesin basuh dinding, lampu jalan LED, peralatan mekanikal dan pelbagai peralatan pencahayaan penyejukan ketepatan dan permintaan tinggi

Hantar Pertanyaan

Penerangan Produk


PCB Substrat Tembaga

PCB Substrat Tembaga

Pengenalan produk pcb substrat tembaga:
Seperti namanya, papan litar bercetak teras tembaga terdiri daripada logam teras tembaga, lapisan penebat haba dan kerajang tembaga logam untuk membentuk papan litar bercetak, iaitu papan litar tembaga atau substrat tembaga pcb. Pcb substrat tembaga mempunyai kekonduksian terma khas dan pelesapan haba yang sangat baik. Mengikut struktur teras tembaga berlapis, jbpcb menyediakan pcb substrat tembaga untuk MCPCB satu sisi dan pcb substrat tembaga untuk MCPCB dua lapisan. Untuk pcb substrat tembaga MCPCB dua lapisan, ia dibahagikan kepada teras logam tembaga di tengah-tengah lapisan litar dan teras logam tembaga di bahagian bawah lapisan litar.

JBpcb kini memperkenalkan pcb substrat tembaga satu sisi, pcb substrat tembaga satu sisi dibahagikan kepada tiga lapisan (kerajang tembaga, lapisan penebat dan tembaga C1100), tembaga C1100 mempunyai kesan pelesapan haba, lapisan penebat mempunyai kesan pemindahan haba dan penebat, kerajang kuprum Mempunyai kesan konduktif! Selepas kerajang tembaga terukir oleh photoresist, terdapat pelbagai baris yang tinggal, yang kami panggil garisan. Fungsi garisan ini adalah bersamaan dengan sambungan gambarajah skematik litar, garisan, manik lampu LED, pemacu IC, dll. Kaki pateri komponen disambungkan bersama, dan dua kerajang tembaga yang dipateri pada komponen dipanggil pad ( PAD). Lapisan penebat haba adalah teknologi teras pcb substrat tembaga satu sisi. Komponen lapisan penebat haba terutamanya terdiri daripada aluminium oksida dan serbuk silikon dan polimer diisi resin epoksi, dengan rintangan haba yang rendah dan prestasi viskoelastik yang sangat baik. Pelekat penebat haba untuk substrat tembaga satu sisi pcb terutamanya termasuk Juding, Boyu.... Satu sisi substrat tembaga pcb secara amnya agak mudah, satu sisi adalah litar, dan sisi lain adalah tembaga licin tanpa litar.

Substrat tembaga satu sisi pcb adalah salah satu substrat logam yang paling mahal. Banyak bidang perlu menggunakan pcb substrat tembaga satu sisi. Pcb substrat tembaga satu sisi mempunyai pelesapan haba yang baik, pelesapan haba yang cepat, ketahanan, tidak mudah pecah, fleksibiliti yang baik, tunggal Kekonduksian terma PCB sisi kuprum adalah lebih baik daripada PCB aluminium satu sisi dan satu- PCB besi sisi, jadi harga PCB tembaga satu sisi juga adalah yang paling mahal di antara papan litar logam. Produk substrat tembaga satu sisi terutamanya termasuk papan lampu hadapan kereta, lampu UV, papan lampu suluh, lampu lampu, papan lampu motosikal, papan lampu skrin pengiklanan, papan lampu pentas dan sebagainya.

Jenis pcb substrat kuprum satu sisi ialah: pcb substrat kuprum satu sisi biasa, pcb substrat kuprum pemisahan termoelektrik satu sisi, pcb substrat kuprum lubang penebat satu sisi, dan pcb substrat kuprum lubang penyaduran satu sisi.

Gambarajah Skema Struktur Produk Pcb Substrat Kuprum:

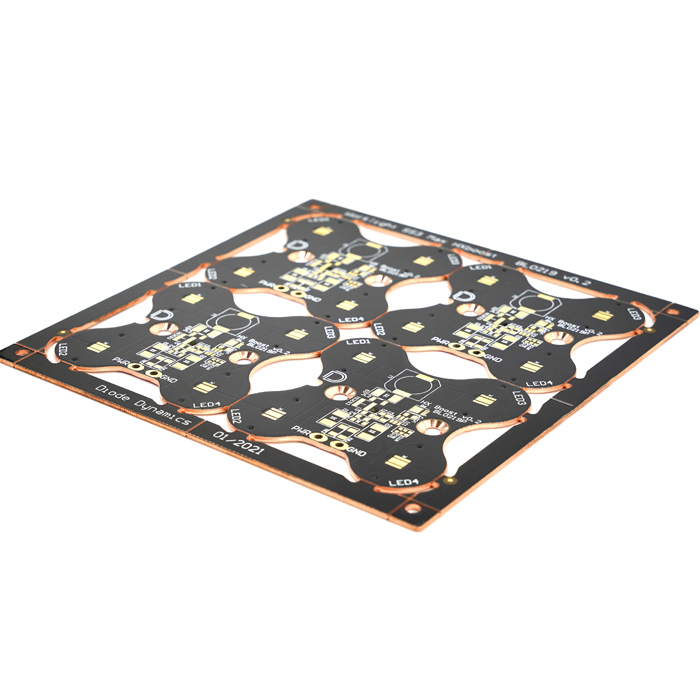

Gambarajah Skema Bahagian Depan dan Belakang Produk Pcb Substrat Tembaga:



Arahan Pengeluaran Produk Pcb Substrat Tembaga dan Proses Pengeluaran:

Bahan asas kuprum (C1100)
Ketebalan (mm) 0.4-5.0mm
Kekonduksian terma (lapisan dielektrik) 2/3 /4 W/m.K.W
Kiraan lapisan 1L
Ketebalan kerajang tembaga(um) 35/70/105/140um

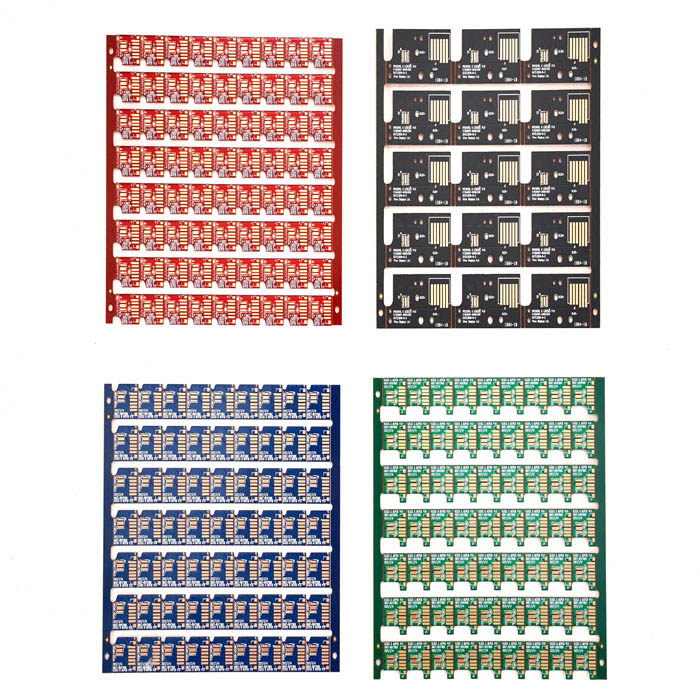

Warna topeng pateri putih/hitam/matte hitam/merah/hijau/biru/matte hijau
Warna Watak Putih/Hitam/Oren/Merah/Biru
Kaedah membentuk Plat gong CNC, pemotongan CNC V, pembentukan acuan, pemotongan laser dan pengilangan
Ujian pemeriksaan AOI; probe terbang berkelajuan tinggi; E-ujian; Ujian voltan
Proses rawatan permukaan HASL PERCUMA LEAD DNIG OSP
Masa penghantaran 5~6 hari

Acara Aplikasi Produk Pcb Substrat Tembaga:

Lampu suluh, lampu pelombong industri, lampu LED automotif, lampu UV, lampu unjuran pentas, komunikasi 5G, mesin basuh dinding, lampu jalan LED, peralatan mekanikal dan pelbagai peralatan pencahayaan penyejukan ketepatan dan permintaan tinggi

Kelebihan Produk Pcb Substrat Tembaga:

Hayat perkhidmatan yang panjang, pelesapan haba yang cekap, aplikasi yang stabil

Soalan Lazim

S1. Adakah anda pengeluar PCB? Adakah anda mempunyai kilang?
A: Kami adalah pengeluar papan litar bercetak profesional selama lebih daripada 12 tahun, kami mempunyai kilang, mesin, anda boleh melihat gambar kilang kami.
S2. Bolehkah saya mendapatkan sampel PCB secara percuma? Adakah penghantaran percuma tersedia?
J: Ya, kami boleh memberi anda sampel PCB percuma selepas bercakap dan mengesahkan semua butiran. Tetapi kami tidak menawarkan penghantaran percuma, kami akan memberi anda sedikit diskaun jika anda membeli banyak produk.
S3. Adakah anda melakukan OEM?
Jawapan: Ya. Kami adalah pengeluar papan litar bercetak, kami mempunyai kilang dan peralatan automasi khusus untuk keseluruhan proses PCB dan PCBA, dan kami boleh mengesan dan menghantar produk dengan tepat. Kami menyediakan perkhidmatan pembelian sehenti untuk PCB dan PCBA.
S4. Bolehkah anda menghasilkan PCB dengan pad haba yang bersentuhan langsung dengan substrat dan elektrod pada lapisan lain?
J: Ya, kami boleh menghasilkan PCB dengan pad haba yang bersentuhan langsung dengan substrat, yang kami panggil substrat tembaga yang dipisahkan secara termoelektrik, yang boleh menghasilkan, maklumat Gerber ke e-mel kami pcb@jbmcpcb.com untuk mengesahkan.
