PCB Substrat Kuprum Pengasingan Termoelektrik

PCB Substrat Kuprum Pengasingan Termoelektrik

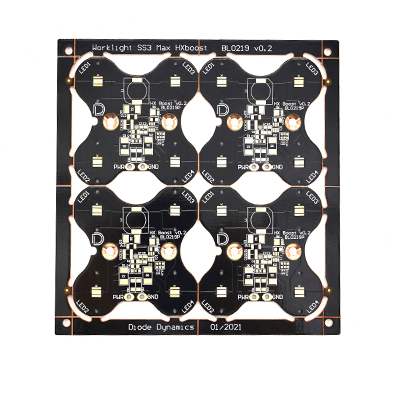

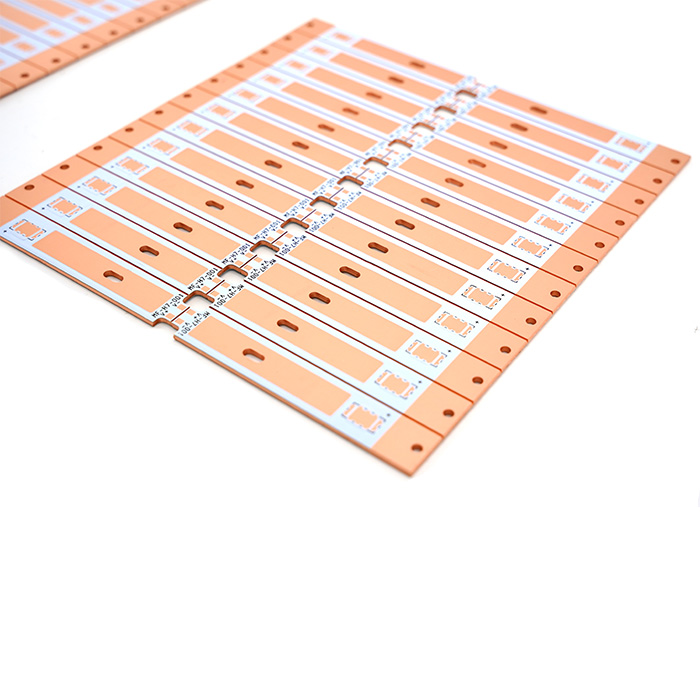

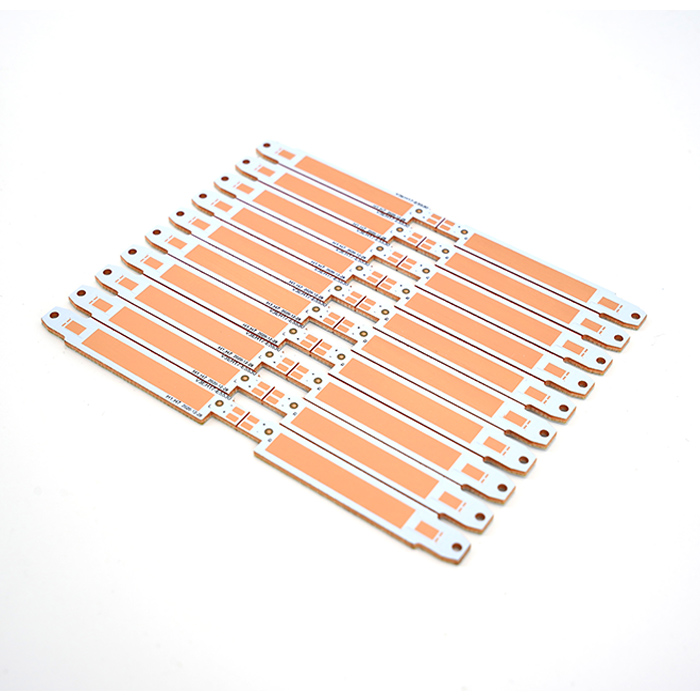

Pengenalan produk pcb substrat tembaga pengasingan termoelektrik:
Kekonduksian terma kuprum dalam proses pembuatan PCB teras logam adalah setinggi 384W/(m·K), dan pengasingan termoelektrik mengatasi kekurangan pengaliran haba yang tidak mencukupi dan pelesapan haba substrat kuprum satu sisi sedia ada. Haba merujuk kepada pad haba (PAD), dan elektrik merujuk kepada elektrod positif dan negatif. Kedua-duanya dipisahkan oleh bahan penebat untuk membentuk pad haba khas. Fungsi pad haba adalah untuk mengalirkan haba. Fungsi utama elektrod adalah untuk mengalirkan elektrik. Kaedah pembungkusan ini dipanggil pemisahan termoelektrik. , kelebihannya adalah banyak, terutamanya dalam reka bentuk pelesapan haba LED adalah sangat mudah. Kawasan tembaga terdedah yang besar dalam rajah direka bentuk sebagai bos besar, yang secara langsung menghubungi pangkalan tembaga dan terus menghubungi sink haba, dan haba dijalankan, yang meningkatkan kesan pelesapan haba. Produk pengasingan termoelektrik satu sisi boleh menyelesaikan masalah penjanaan haba dan kecekapan cahaya dengan sangat baik dalam penggunaan lampu kereta, dan mempunyai kelebihan pelesapan haba yang cepat, kecerahan tinggi, dan penjimatan tenaga.

Proses pembentukan pcb substrat logam yang dipisahkan secara termoelektrik termasuk: melekatkan pita pelindung pada satu sisi lapisan asas tembaga; membentuk dakwat anti-etsa, pendedahan, pembangunan dan etsa melalui proses papan litar, supaya kawasan pelesapan haba membentuk protrusi, dan ketinggian protrusi adalah sama dengan lapisan penebat dan lapisan litar. Dengan menyusun lapisan litar (kerajang tembaga) dan lapisan penebat (prepreg bukan pelekat) bersama; membuka tingkap di kawasan pelesapan haba lapisan litar dan lapisan penebat, yang boleh dibuka dengan pemotongan mati atau pembentukan CNC; Lapisan pelesapan haba, lapisan litar dan lapisan penebat (prepreg epoksi gam bukan aliran) ditekan bersama dengan menekan panas; litar lapisan litar dihasilkan mengikut proses pemprosesan papan litar, dan substrat logam pemisahan termoelektrik yang disediakan oleh model utiliti boleh dibentuk. . Pengasingan termoelektrik sesuai untuk dipadankan dengan manik lampu berkuasa tinggi tunggal, terutamanya pakej COB, supaya lampu boleh mencapai hasil yang lebih baik.
Kelemahan pcb substrat tembaga yang diasingkan secara termoelektrik: tidak sesuai untuk pembungkusan mati kosong cip elektrod tunggal.
Struktur pcb substrat tembaga pemisahan termoelektrik sesuai untuk litar frekuensi tinggi dan kawasan dengan perubahan besar dalam suhu tinggi dan rendah, pelesapan haba peralatan komunikasi ketepatan, dan industri hiasan seni bina, serta lampu LED automotif, lampu pelombong, dan lampu pentas. . Peralatan pendedahan dalam peralatan industri dan sink haba mesin perlombongan semuanya terlibat dalam aplikasi.
Pemisahan termoelektrik substrat tembaga pcb dibahagikan kepada pemisahan termoelektrik tunggal substrat tembaga pcb dan pemisahan termoelektrik dua sisi substrat tembaga pcb, dan kini pemisahan termoelektrik tunggal substrat tembaga pcb diperkenalkan.

Lampu suluh, lampu pelombong industri, lampu LED automotif, lampu UV, lampu unjuran pentas, komunikasi 5G, mesin basuh dinding, lampu jalan LED, peralatan mekanikal dan pelbagai peralatan pencahayaan penyejukan ketepatan dan permintaan tinggi

Hayat perkhidmatan yang panjang, pelesapan haba yang cekap, aplikasi yang stabil

S1. Adakah anda pengeluar PCB? Adakah anda mempunyai kilang?
A: Kami adalah pengeluar papan litar bercetak profesional selama lebih daripada 12 tahun, kami mempunyai kilang, mesin, anda boleh melihat gambar kilang kami.
S2. Bolehkah saya mendapatkan sampel PCB secara percuma? Adakah penghantaran percuma tersedia?
J: Ya, kami boleh memberi anda sampel PCB percuma selepas bercakap dan mengesahkan semua butiran. Tetapi kami tidak menawarkan penghantaran percuma, kami akan memberi anda sedikit diskaun jika anda membeli banyak produk.
S3. Adakah anda melakukan OEM?
Jawapan: Ya. Kami adalah pengeluar papan litar bercetak, kami mempunyai kilang dan peralatan automasi khusus untuk keseluruhan proses PCB dan PCBA, dan kami boleh mengesan dan menghantar produk dengan tepat. Kami menyediakan perkhidmatan pembelian sehenti untuk PCB dan PCBA.
S4. Bolehkah pad haba 2 lapisan bersentuhan terus dengan substrat, manakala elektrod berada pada lapisan lain PCB?
J: Ya, kami boleh menghasilkan PCB dengan pad konduktif terma 2 lapisan yang bersentuhan langsung dengan substrat, kami memanggilnya substrat tembaga pemisahan termoelektrik 2 lapisan, anda boleh melihat peta produk kami, atau anda boleh menghantar maklumat Gerber ke pcb e-mel kami @jbmcpcb. com untuk mengesahkan.
