PCB Bar Bas terbenam

PCB Bar Bas terbenam

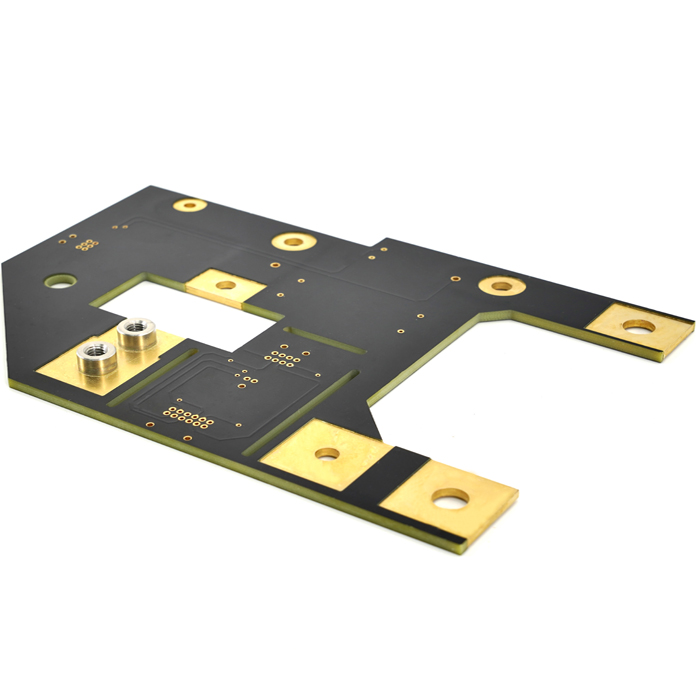

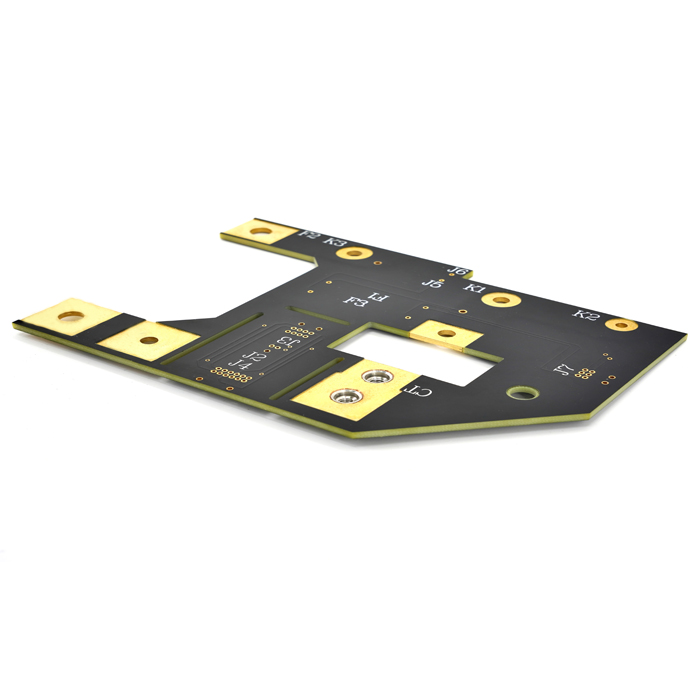

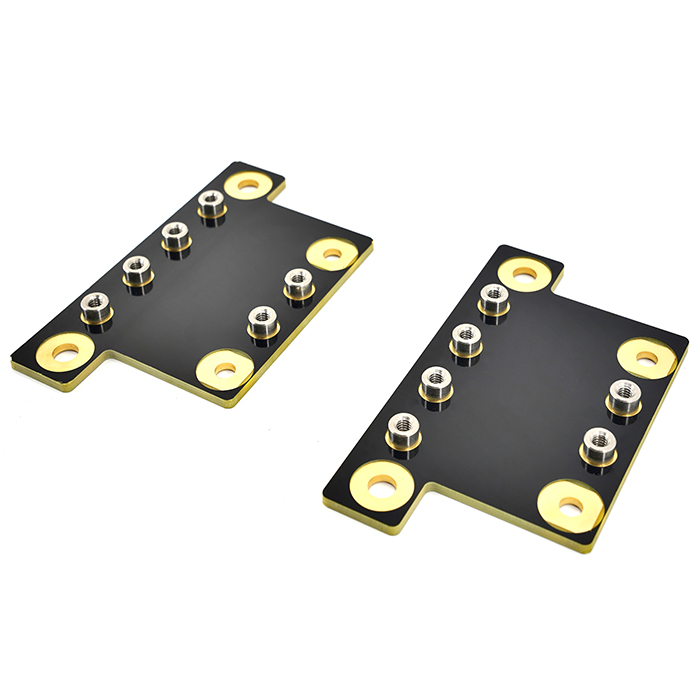

Anda boleh yakin untuk membeli Jiubao Embedded Busbar PCB dari kilang kami. Bar bas ialah papan litar bercetak arus tinggi dan juga penyepaduan bar bas dan sistem elektronik, teknologi yang menggabungkan kawalan arus tinggi dan mikroelektronik dalam satu sistem untuk aplikasi kuasa dan kuasa. Gabungan ini dicapai dengan menambah bar bas dan wayar tembaga pukal lain pada papan litar bercetak (PCB) untuk mencapai keupayaan membawa arus tinggi dan pelesapan haba komponen pelesapan kuasa.

Pengenalan PCB Busbar Terbenam:

PCB bar bas terbenam digunakan secara meluas, memenuhi keperluan pelesapan haba semakin banyak komponen berkekuatan tinggi dan komponen berkuasa tinggi, dan juga memenuhi keperluan pelesapan haba tembaga kekonduksian terma yang tinggi. Papan litar bercetak PCB bar bas terbenam merujuk kepada membenamkan teras kuprum ke dalam slot pra-dikisar semasa menekan. Prepreg berlamina digunakan untuk menyambung teras kuprum ke papan litar bercetak. Teras kuprum tertanam bersentuhan langsung dengan papan epoksi FR4 dalam, dan apabila PCB digunakan, haba dipindahkan dengan cepat ke blok kuprum. Haba kemudian dikeluarkan dari udara melalui teras kuprum. Kesan pelesapan haba adalah lebih baik daripada PCB teras tembaga yang terkubur, prosesnya mudah, kosnya rendah, dan prospek permohonan adalah luas. Membenamkan teras tembaga ke dalam PCB adalah proses utama, yang perlu dipadankan dengan kesukaran teknikal seperti reka bentuk bentuk teras tembaga, saiz dan kelancaran teras tembaga dan alur pengilangan PCB, jika tidak masalah kebolehpercayaan akan mudah berlaku. JBPCB mempunyai pengalaman bertahun-tahun dalam pembuatan PCB bar bas terbenam, menyediakan sokongan teknikal dan bekalan untuk banyak industri kenderaan tenaga baharu yang terkenal.

Dengan pembangunan kenderaan tenaga baharu, terdapat lebih banyak inovasi dalam bateri kenderaan tenaga baharu. Bateri kenderaan tenaga baharu ialah jenis bateri kenderaan baharu yang menggunakan teknologi tenaga baharu untuk mengurangkan pencemaran pelepasan "gas rumah hijau". Bateri perlu disambungkan ke longgokan pengecasan untuk mengecas, dan pcb bas tertanam tembaga pengecasan pantas mempunyai kapasiti aliran arus yang besar dan merupakan konduktor dengan rintangan yang sangat rendah. Fungsi utama busbar adalah untuk mengalirkan arus yang tinggi. Pcb busbar memerlukan unit pengedaran arus tinggi (juga dikenali sebagai busbar elektrik bar tembaga bar), yang digunakan secara meluas dalam industri tenaga baharu, termasuk pengawal motor kenderaan elektrik, kotak pengedaran kuasa voltan tinggi, penukar frekuensi dan penyongsang fotovoltan . Produk pcb busbar peranti penukaran voltan tinggi dan arus tinggi untuk peralatan seperti penyongsang, penukar kuasa angin, transit rel, peranti tarikan kenderaan bermotor, peralatan komunikasi dan data. Produk ini merealisasikan pengedaran voltan tinggi dan arus tinggi yang mudah dan tradisional, dan boleh digunakan ke dalam litar kawalan voltan rendah kompleks tradisional. Aplikasi biasa dalam industri automotif atau avionik mengendalikan arus sekitar 1000 amp.

Digunakan dalam papan pengedaran kenderaan tenaga baharu, papan litar, pek bateri, unit bekalan kuasa, kabinet kawalan elektrik pek bateri, transit rel, penyongsang fotovoltaik, tenaga angin, komunikasi dan data, elektronik kuasa, kotak pengedaran voltan tinggi, penukar frekuensi, dan peranti daya tarikan kenderaan bermotor , peralatan komunikasi dan data, voltan tinggi, dsb., peranti penukaran arus tinggi, mereka juga memberikan ketegaran struktur kepada papan litar.

Tujuan utama bar bas adalah untuk mengalirkan arus yang besar, melebihi jejak arus yang boleh disediakan oleh papan litar standard. Produk ini mempunyai pengagihan bebas arus besar, membawa voltan tinggi, arus besar yang stabil, penebat kuat, kecekapan tinggi, hayat perkhidmatan yang panjang, prestasi pelesapan haba yang cekap, stabil dan selamat.

S1: Adakah anda mempunyai sijil industri automobil?
A1: Ya, kami mempunyai pensijilan IATF 16949 untuk industri automotif, untuk membantu merealisasikan papan litar bercetak untuk aplikasi kuasa tinggi, kami juga boleh menyediakan pensijilan UL.
S2: Apakah dokumen yang perlu kami sediakan untuk teras tembaga yang tertanam dalam PCB dan struktur lamina adalah berbeza?
A2: Lukisan yang direka bentuk akan diherotkan apabila dibuka atau ditafsirkan oleh perisian yang berbeza. Fail Gerber adalah lukisan perisian dan penerangan teks (Protel, power pcb, PAD) terbaik.
S3: Bagaimanakah struktur berlamina harus dinyatakan?
J3: Pertama, fail Gerber mempunyai setiap lapisan, dan setiap lapisan dalam PDF lain boleh ditandakan dengan warna berbeza + penerangan teks.
S4: Apakah keperluan untuk masa penyimpanan dan persekitaran PCB bar bas terbenam?
A4: Suhu dan kelembapan PCB bar bas terbenam akan menjejaskan hayat produk. Di bawah pembungkusan filem plastik vakum, suhu ialah 25±2â; kelembapan adalah 55±5% RH, dan kualiti dijamin selama 6 bulan. Jika pembungkusan filem plastik vakum telah dikeluarkan, kedudukan kimpalan PCB busbar yang tertanam DNIG akan terdedah kepada udara untuk masa yang lama, dan pengoksidaan akan berlaku, yang akan menjejaskan komponen kimpalan.
