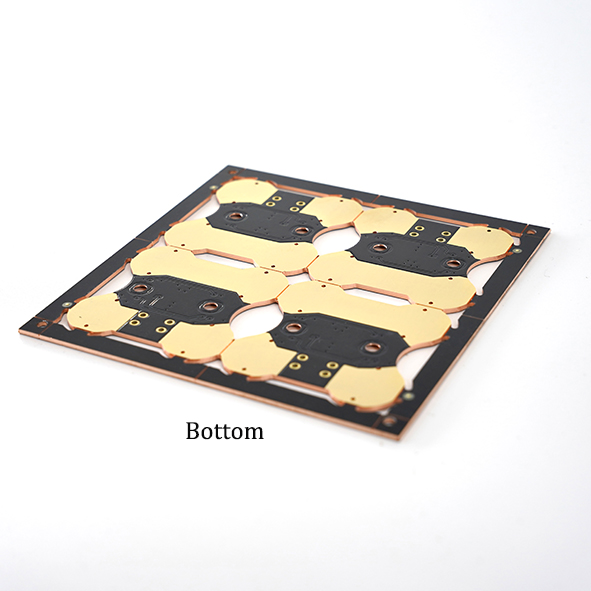

  • PCB Tembaga Bermuka Dua - 0 PCB Tembaga Bermuka Dua - 0
  • PCB Tembaga Bermuka Dua - 1 PCB Tembaga Bermuka Dua - 1
  • PCB Tembaga Bermuka Dua - 2 PCB Tembaga Bermuka Dua - 2

PCB Tembaga Bermuka Dua

Jiubao Double Sided Copper Pcb ialah papan litar bercetak dengan kuprum dua muka, termasuk litar pada lapisan atas dan bawah. Ia adalah papan litar bercetak yang biasa digunakan. PCB kuprum dua sisi boleh berwayar dan dipateri pada kedua-dua belah, dengan teras tembaga logam di tengah, dan lapisan penebat antara litar dan teras tembaga.

Hantar Pertanyaan

Penerangan Produk

PCB Tembaga Bermuka Dua

Jiubao Double Sided Copper Pcb ialah papan litar bercetak dengan kuprum dua muka, termasuk litar pada lapisan atas dan bawah. Ia adalah papan litar bercetak yang biasa digunakan. PCB tembaga dua sisi boleh disambungkan dan dipateri pada kedua-dua belah, dengan teras tembaga logam di tengah, dan lapisan penebat antara litar dan teras tembaga. Kedua-dua belah pihak boleh berwayar, yang sangat mengurangkan kesukaran pendawaian, jadi ia digunakan secara meluas. Kedua-dua belah papan dua sisi berwayar, tetapi untuk menggunakan wayar pada kedua-dua belah, mesti ada sambungan litar yang betul antara kedua-dua belah, "jambatan" antara litar dipanggil melalui. Vias ialah lubang kecil pada PCB yang diisi atau disalut dengan logam untuk menyambung wayar pada kedua-dua belah. Papan litar bermuka dua yang direka dengan vias dipanggil PCB teras tembaga dua muka sebenar. Ia juga boleh direka bentuk supaya litar dua sisi tidak perlu disambungkan, iaitu, ia adalah sama seperti papan litar satu sisi biasa tetapi boleh mencapai kesan pemasangan yang sama seperti papan litar dua sisi. Kami memanggilnya PCB tembaga dua sisi palsu. Memandangkan papan dua sisi mempunyai dua kali luas papan satu sisi, papan dua sisi menyelesaikan masalah pendawaian berperingkat dalam papan satu sisi, dan boleh disambungkan ke sisi lain melalui lubang, jadi ia lebih sesuai untuk litar yang lebih kompleks daripada papan satu sisi.
Apa yang kami perkenalkan sekarang ialah pcb kuprum bermuka dua yang juga dikenali sebagai pcb substrat tembaga pemisah termoelektrik dua belah dan pcb papan litar tembaga 2 lapisan

Pcb Tembaga Bermuka Dua

Pengenalan Produk Pcb Tembaga Bermuka Dua:

Pcb kuprum bermuka dua (substrat kuprum pemisahan termoelektrik dua belah) biasanya digunakan untuk papan cahaya bersepadu rasuk tinggi dan rendah automotif atau produk dengan keperluan pelesapan haba. Pelesapan haba berkuasa tinggi dicapai melalui bos besar pada bahagian atas dan bawah, dan bahagian aluminium pelesapan haba luaran disambungkan kepada bos dua belah untuk pelesapan haba; pada masa yang sama, arus atas dan bawah pcb tembaga dua sisi disambungkan melalui vias, dan hanya elektrod kimpalan satu sisi diperlukan untuk mengawal lampu atas dan bawah. Maniknya cerah, bos menyedari pelesapan haba, dan litar merealisasikan pengaliran. Ini adalah pemisahan termoelektrik dua muka. Produk ini mempunyai kelebihan pelesapan haba yang besar, penggunaan kuasa yang rendah, prestasi yang stabil dan pemasangan yang mudah.

Gambarajah Skema Lapisan Struktur Pcb Tembaga Bermuka Dua:

Pcb pemisahan termoelektrik dua sisi, haba adalah pad pengalir haba (PAD) pada pcb substrat tembaga LED, dan elektrik merujuk kepada elektrod pada substrat tembaga LED, dan kedua-duanya dipisahkan oleh bahan penebat. Fungsi pad haba (PAD) adalah untuk mengalirkan haba, dan fungsi elektrod adalah untuk mengalirkan elektrik. Struktur dua muka ini boleh merealisasikan reka bentuk pelesapan haba LED dan memberikan kestabilan produk. Struktur pcb pemisahan termoelektrik dua sisi ditunjukkan dalam rajah:

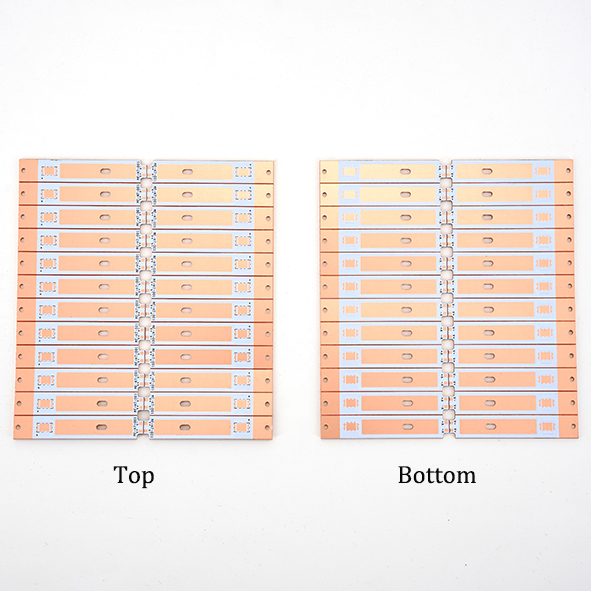

Gambarajah Skema Bahagian Depan dan Belakang Produk Pcb Tembaga Dua Muka:



Jenis Produk Pcb Tembaga dua belah:

PCB teras kuprum dua muka sebenar (melalui melalui) PCB kuprum dua muka palsu (tanpa melalui) PCB kuprum 2 lapisan PCB kuprum 4 lapisan

Arahan Pengilangan untuk Produk Pcb Tembaga Bermuka Dua dan Proses Pengeluaran:

Bahan asas kuprum (C1100)
Ketebalan (mm) 0.8-5.0MM
Lapisan 1, 2, 3, 4 lapisan
Ketebalan kerajang tembaga(um) 35/70/105/140um
Warna topeng pateri putih/hitam/matte hitam/merah/hijau/biru/matte hijau
Warna watak putih/hitam/oren/merah/biru
Kaedah membentuk Plat gong CNC, pemotongan CNC V, pembentukan acuan, pemotongan laser dan pengilangan
Ujian pemeriksaan AOI; probe terbang berkelajuan tinggi; E-ujian; Ujian voltan
Proses rawatan permukaan HASL PERCUMA LEAD DNIG OSP
Masa penghantaran 6~8 hari.

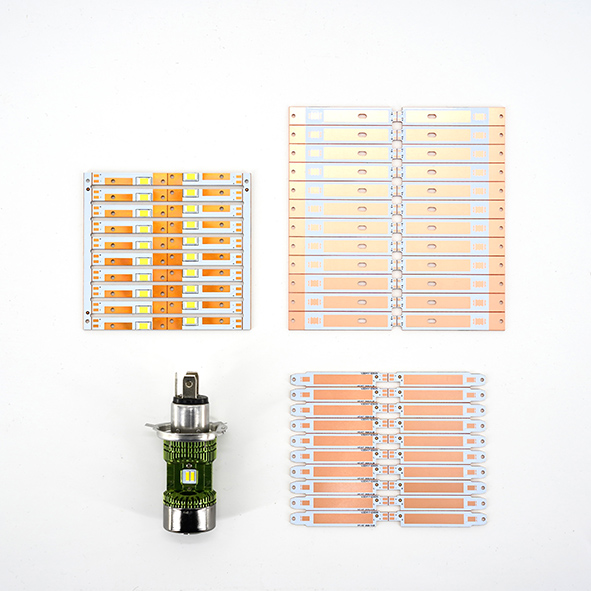

Acara Permohonan Produk Pcb Tembaga Dua Muka:

Lampu suluh, lampu pelombong industri, lampu utama LED automotif, lampu UV, lampu unjuran pentas, komunikasi 5G, pencuci dinding, lampu jalan LED, peralatan mekanikal dan pelbagai instrumen lampu penyejukan ketepatan dan permintaan tinggi

Kelebihan Produk Pcb Tembaga Bermuka Dua:

Hayat perkhidmatan yang panjang, pelesapan haba yang cekap, aplikasi yang stabil

Soalan Lazim

S1. Adakah anda pengeluar PCB? Adakah anda mempunyai kilang?
A: Kami adalah pengeluar papan litar bercetak profesional selama lebih daripada 12 tahun, kami mempunyai kilang, mesin, anda boleh melihat gambar kilang kami.
S2. Bolehkah saya mendapatkan sampel PCB secara percuma? Adakah penghantaran percuma tersedia?
J: Ya, kami boleh memberi anda sampel PCB percuma selepas bercakap dan mengesahkan semua butiran. Tetapi kami tidak menawarkan penghantaran percuma, kami akan memberi anda sedikit diskaun jika anda membeli banyak produk.
S3. Adakah anda melakukan OEM?
Jawapan: Ya. Kami adalah pengeluar papan litar bercetak, kami mempunyai kilang dan peralatan automasi khusus untuk keseluruhan proses PCB dan PCBA, dan kami boleh mengesan dan menghantar produk dengan tepat. Kami menyediakan perkhidmatan pembelian sehenti untuk PCB dan PCBA.
S4. Bolehkah anda menghasilkan PCB dengan pad haba yang bersentuhan langsung dengan substrat dan elektrod pada lapisan lain?
J: Ya, kami boleh menghasilkan PCB dengan pad haba yang bersentuhan langsung dengan substrat. Kami memanggilnya substrat tembaga yang dipisahkan secara termoelektrik. Anda boleh menghantar maklumat Gerber ke e-mel kami pcb@jbmcpcb.com untuk pengesahan.
S5. Bolehkah PCB teras tembaga mempunyai lubang tembaga untuk pengeluaran?
J: Ya, terdapat lubang tembaga pada kedua-dua belah PCB teras tembaga untuk menyambungkan litar, kami memanggilnya PCB substrat tembaga dua sisi yang benar, kami mempunyai pengalaman pembuatan selama bertahun-tahun dalam PCB teras logam.
