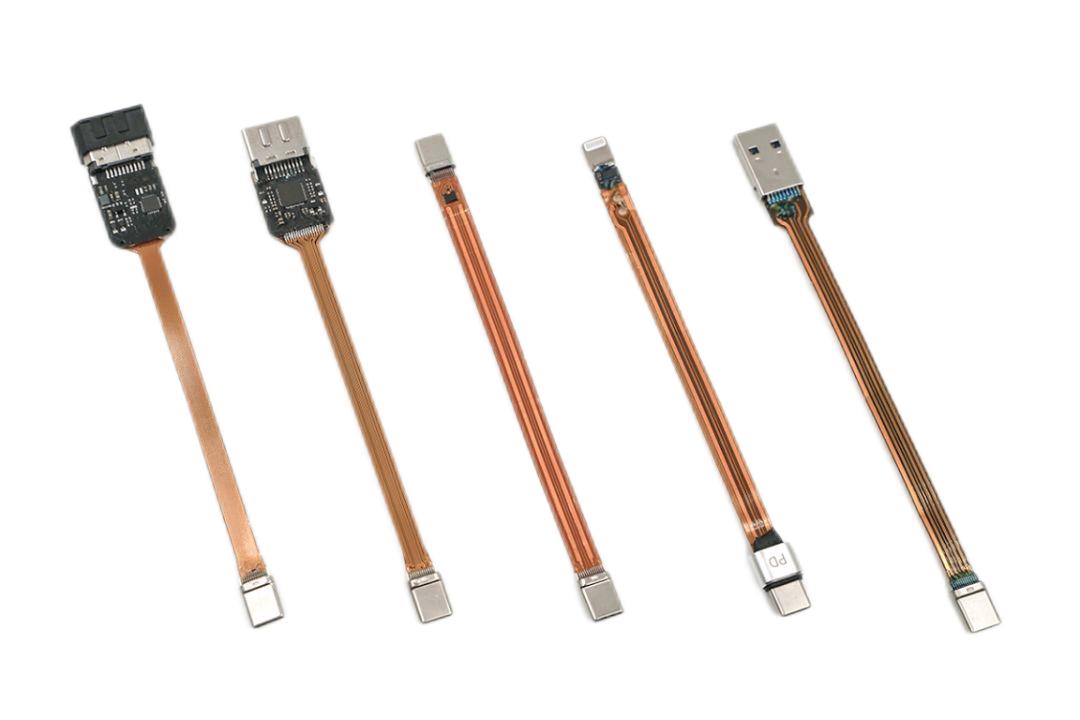

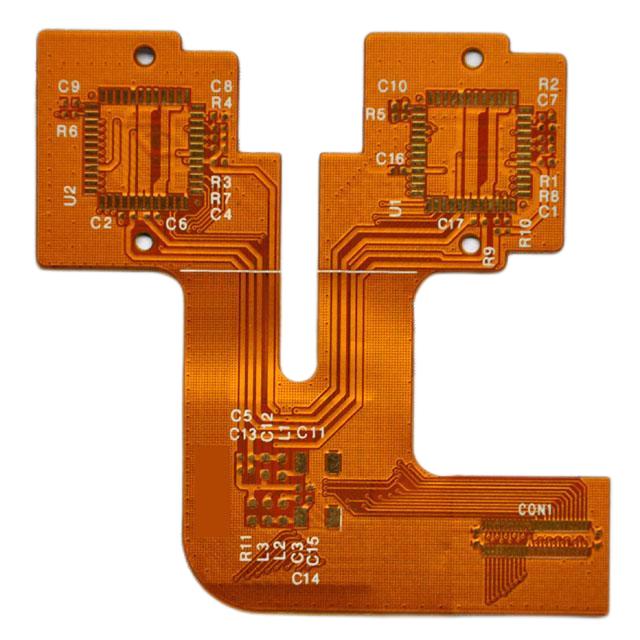

FPC PCB fleksibel

1. Definisi PCB fleksibel FPC

PCB fleksibel FPC ialah papan litar yang diperbuat daripada substrat fleksibel, yang sangat boleh dibengkokkan dan boleh dilipat. PCB fleksibel FPC biasanya terdiri daripada substrat filem berbilang lapisan dan lapisan konduktif. Ciri utamanya ialah kebolehbengkokan dan kebolehlipatan papan litar, jadi ia sesuai untuk peranti elektronik yang perlu dibengkokkan atau dilipat. PCB fleksibel FPC mempunyai banyak kelebihan, seperti saiz kecil, ringan, kebolehpercayaan yang tinggi, dan lain-lain, jadi ia telah digunakan secara meluas dalam banyak bidang, seperti telefon bimbit, kamera digital, komputer tablet, elektronik automotif, peralatan perubatan, dll. Dalam pendek, FPC PCB fleksibel adalah komponen elektronik yang sangat penting. Penampilannya menjadikan reka bentuk peralatan elektronik lebih fleksibel dan pelbagai serta memberikan lebih banyak pilihan untuk pembuatan peralatan elektronik.

2. Proses pengeluaran PCB fleksibel FPC

FPC PCB fleksibel mempunyai fleksibiliti dan kebolehpercayaan. Pada masa ini, terdapat 4 jenis PCB fleksibel FPC di pasaran: satu sisi (1 lapisan), dua sisi (2 lapisan), berbilang lapisan dan PCB lembut-keras. Proses pengeluaran PCB fleksibel FPC terutamanya termasuk langkah-langkah berikut: pertama, penyediaan bahan asas, biasanya filem polimida atau filem poliester digunakan sebagai bahan asas, dan bahan asas PCB fleksibel disediakan dengan mencetak, pelapisan tembaga, dan proses lain ; kedua Ia adalah pengeluaran grafik. Menurut lukisan reka bentuk papan litar, corak litar dibuat pada substrat oleh fotolitografi atau teknologi pemotongan laser; kemudian penyaduran elektrik, lapisan logam disalut pada litar dengan teknologi penyaduran elektrik, seperti tembaga, nikel, Emas, dll., untuk meningkatkan kekonduksian dan rintangan kakisan; akhirnya, memotong dan menguji, PCB fleksibel siap dipotong mengikut saiz yang diperlukan, dan diuji dan diperiksa untuk memastikan kualiti dan prestasinya memenuhi keperluan. Secara umum, proses pengeluaran PCB fleksibel FPC agak rumit, memerlukan kerjasama pelbagai proses dan operasi halus, tetapi ciri prestasi fleksibel dan pengecilannya menjadikannya digunakan secara meluas dalam produk elektronik.

Bagaimana untuk membuat FPC PCB fleksibel?

Proses pembuatan PCB fleksibel FPC 1 lapisan:
Memotong-menggerudi-kering-pelekatan-pendedahan-pembangunan-mengupas-mengupas rawatan permukaan-menutup filem-menekan-mengawetkan rawatan permukaan-nikel emas pemendapan-pencetakan aksara-mencukur-ukuran elektrik-menebuk-pemeriksaan akhir -Pembungkusan dan penghantaran

Proses pembuatan PCB fleksibel FPC 2 lapisan:

Memotong -Menggerudi-PT H -Penyaduran Elektronik- Prarawatan - Menampal Filem Kering- Pendedahan Parasit - Perkembangan -Penyaduran Elektronik Grafik-Membuang Filem- Prarawatan - Menampal Filem Kering- Pendedahan Perancangan - Pembangunan -Gresan-Membuang Membran-Rawatan Permukaan-Laminating Film-Laminasi- Pengawetan- Penyaduran Nikel-Percetakan Aksara- Memotong -ujian elektrik-setem-pemeriksaan akhir - pembungkusan - penghantaran。

Keupayaan proses FPC PCB:

Bahan Flex		Taihong, Shengyi, Lianmao
PCBbahan		KB,Shengyi, Lianmao
Ketebalan Tembaga		12um-70satu
Permukaanselesai
Ketebalan kemasan permukaan	ENIG	Dalam Au	2-4satu__
			0.025-0.075satu_
	ENEPIG	Dalam_ Au PD	2-4satu__
			0.025-0.075satu__
			0.025-0.075satu_
	Penyepuhan Elektrik	Ni AU	2-4satu
			0.05-0.35satu
RF-PC Thsakit hati Minimsatu(mm)	4 lapisan papan keras + 2 lapisan papan lembut		0.6mm
	6lapisan papan keras + 2 lapisan papan lembut		0.6mm
RF-PC Thsakit hati Kepadalerance	4 lapisan papan keras + 2 lapisan papan lembut		0.1  mm
	6lapisan papan keras + 2 lapisan papan lembut		0.1  mm
Lebar / Ruang Minimum(mm)	4 lapisan papan keras + 2 lapisan papan lembutLebar / Ruang Minimum(mm)	1oz	0.075mm
		1/2oz	0.06mm
		1/3oz	0.05 mm

Lebar / Ruang Minimum(mm)	4 lapisan papan keras + 2 lapisan papan lembutLebar / Ruang Minimum(mm)	1oz	0.075mm
		1/2oz	0.06mm
		1/3oz	0.05 mm
	6lapisan papan keras + 2 lapisan papan lembutLebar / Ruang Minimum(mm)	1oz	0.075mm
		1/2oz	0.06mm
		1/3oz	0.05 mm
latih tubil         Minimsatu(mm)	latih tubi		∮0.1mm
	Lasher		∮0.075     mm
Shkalau T Toleransi	Coverlialah		0.1mm
	SAS		0.15mm
	PI		0.1mm
	FR-4		0.15mm
	EMI FILEM		0.1mm
Coverlialah (PI &pelekat)			12.5satu-50satu
			12.5satu-75satu
Jumlah gam limpahan penutup			0.02-0.03 mm

3. Ciri-ciri PCB fleksibel FPC
PCB fleksibel FPC ialah papan litar fleksibel yang digunakan dalam peralatan elektronik, yang terdiri daripada substrat fleksibel dan kerajang bersalut tembaga. Berbanding dengan PCB tegar tradisional, PCB fleksibel FPC mempunyai ciri-ciri berikut:
a). Fleksibiliti: PCB fleksibel FPC boleh dibengkokkan, dilipat dan dipintal untuk menyesuaikan diri dengan pelbagai bentuk tiga dimensi yang kompleks, yang boleh mengurangkan jumlah peralatan dan meningkatkan kebolehpercayaan peralatan.
b). Nipis dan ringan: PCB fleksibel FPC mempunyai ketebalan yang sangat nipis, yang boleh mencapai kurang daripada 0.1mm, yang sangat sesuai untuk digunakan dalam peranti nipis dan ringan.
c). Ketumpatan tinggi: PCB fleksibel FPC boleh merealisasikan pendawaian berketumpatan tinggi, dan boleh merealisasikan susun atur litar berbilang lapisan dalam ruang yang sangat kecil, yang meningkatkan prestasi dan kebolehpercayaan peralatan elektronik.
d). Rintangan suhu tinggi: PCB fleksibel FPC boleh menahan suhu tinggi, boleh berfungsi seperti biasa dalam persekitaran suhu tinggi, dan sesuai untuk beberapa peralatan elektronik dalam persekitaran suhu tinggi.
e). Rintangan kakisan: PCB fleksibel FPC mempunyai rintangan kakisan yang baik dan boleh digunakan dalam persekitaran yang keras. Pendek kata, FPC PCB fleksibel mempunyai banyak kelebihan, boleh memenuhi keperluan pelbagai peralatan elektronik, dan merupakan komponen elektronik yang sangat penting.

4. Penggunaan PCB fleksibel FPC
Papan litar fleksibel FPC (Flexible Printed Circuit Board) ialah papan litar yang diperbuat daripada substrat fleksibel. Ciri-ciri utamanya ialah fleksibiliti dan kebolehbengkokan yang baik, dan ia sesuai untuk pelbagai susun atur ruang tiga dimensi yang kompleks. Papan litar fleksibel FPC mempunyai pelbagai aplikasi, termasuk elektronik pengguna, elektronik automotif, peralatan perubatan, aeroangkasa dan bidang lain. Dalam bidang elektronik pengguna, PCB fleksibel FPC digunakan secara meluas dalam produk elektronik seperti telefon pintar, komputer tablet dan komputer notebook. Berbanding dengan PCB tegar tradisional, PCB fleksibel FPC mempunyai kebolehpercayaan dan anti-gangguan yang lebih baik, dan boleh mencapai reka bentuk yang lebih kecil, ringan dan nipis. Dalam bidang elektronik automotif, PCB fleksibel FPC digunakan terutamanya dalam papan pemuka automotif, audio kereta, sistem navigasi dan peralatan lain. Disebabkan oleh keperluan kebolehpercayaan dan ketahanan yang tinggi bagi peralatan elektronik automotif, rintangan suhu tinggi dan rintangan getaran PCB fleksibel FPC telah diiktiraf secara meluas. Dalam bidang peralatan perubatan, PCB fleksibel FPC digunakan terutamanya dalam peralatan pemantauan perubatan, instrumen pembedahan, dan peralatan lain. Oleh kerana PCB fleksibel FPC mempunyai fleksibiliti dan kebolehbengkokan yang baik, ia boleh menyesuaikan diri dengan lengkung badan manusia dengan lebih baik, jadi ia lebih banyak digunakan dalam peralatan perubatan. Ringkasnya, FPC PCB fleksibel ialah papan litar dengan prospek aplikasi yang luas, yang mempunyai kelebihan unik dan nilai aplikasi dalam pelbagai bidang.
